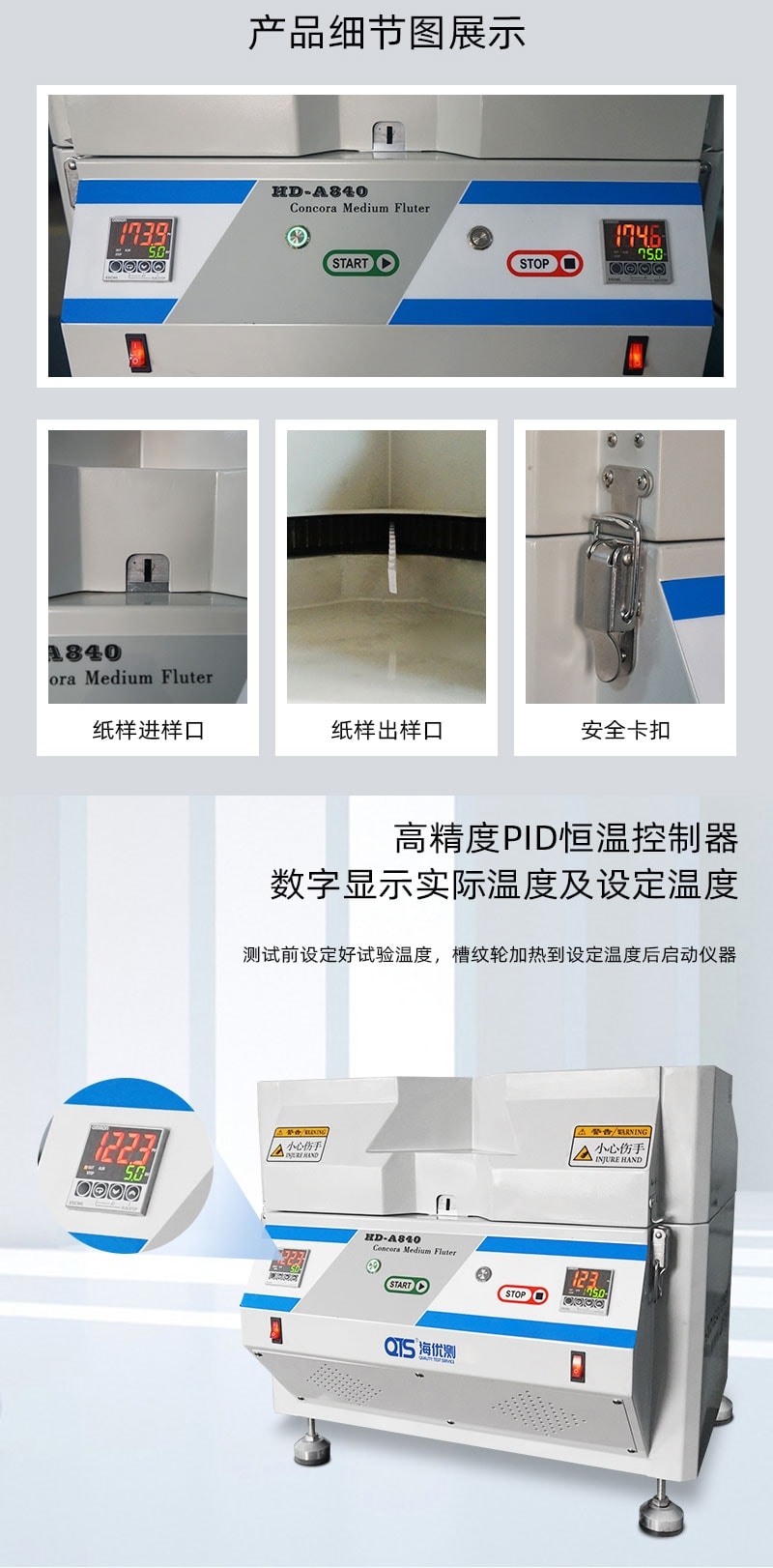

产品细节
产品参数

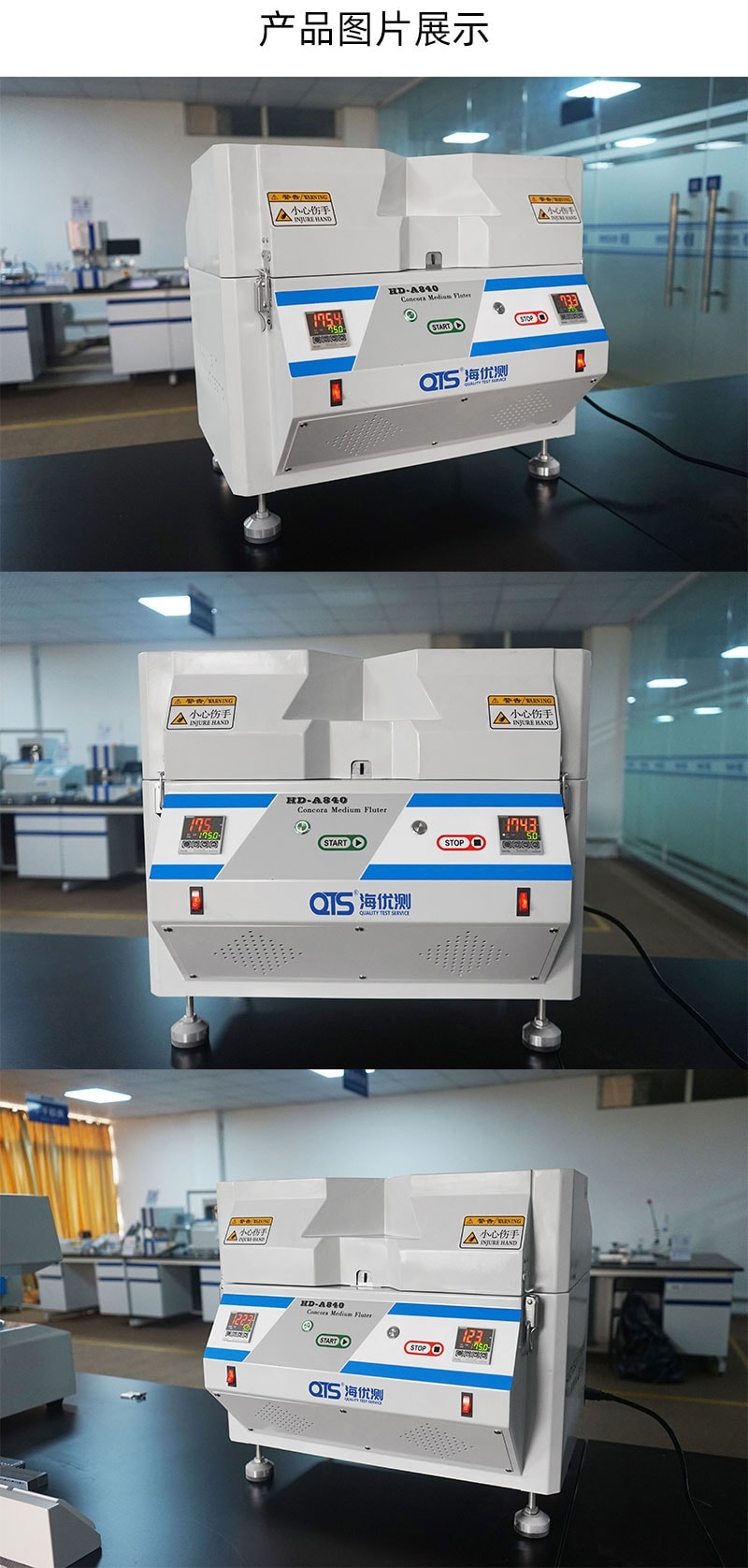

产品实拍

槽纹仪视频介绍

槽纹仪简介资料

一、槽纹仪产品功能

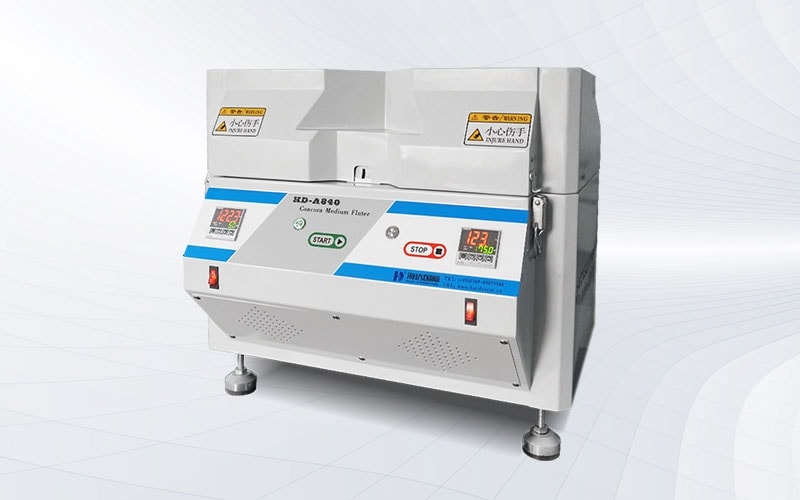

海达仪器HD-A840 槽纹仪又叫起楞器，适用于瓦楞芯纸进行瓦楞平压(CMT)和瓦楞竖压(CCT)测试时制备样品，用以压制标准瓦楞波形(即瓦楞芯纸实验室起楞)。瓦楞芯纸起楞后配合压缩试验仪可测定瓦楞芯原纸的平压强度(CMT)和竖压强度(CCT)，属专用、标准的试样制备器具。

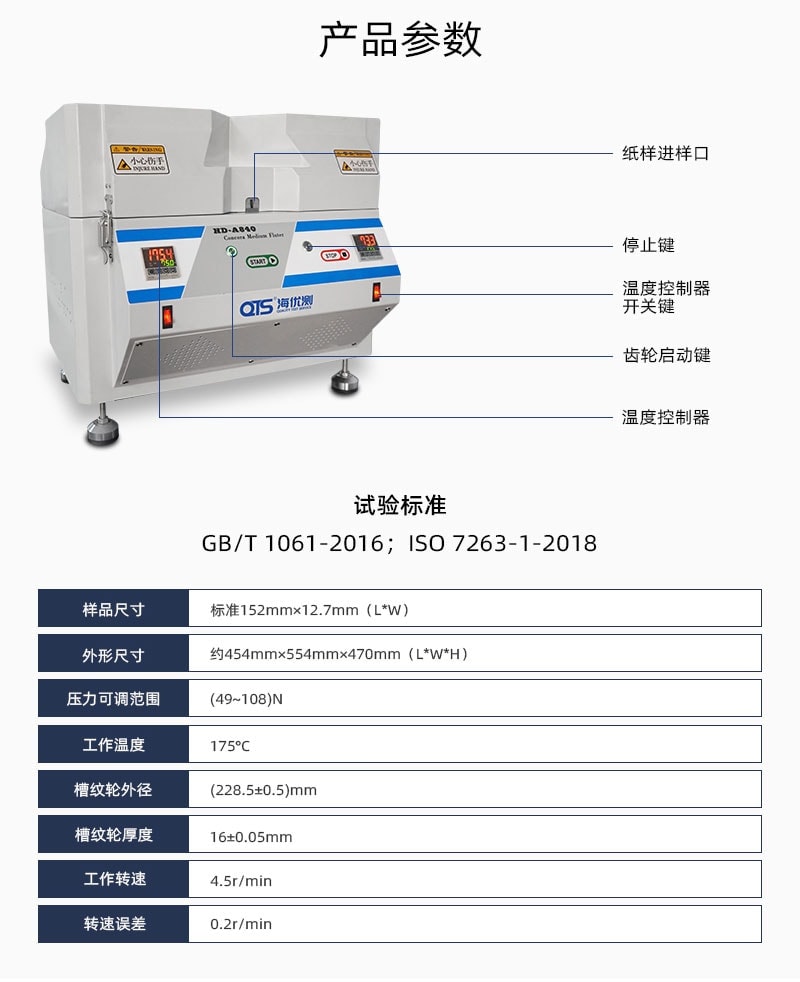

二、槽纹仪主要技术参数

指标	参数
工作转速	4.5r/min
转速误差	0.2r/min
工作温度可调范围	(室温～200) °C
标准工作温度	175°C
温度显示分辨率	1°C
温度示值误差	±1%
工作压力可调范围	(49~108)N
弹簧张力	100N（可调）
槽纹轮外径	(228.5±0.5)mm
槽纹轮厚度	16±0.05mm
齿数	84个
齿形	A型
上牙半径	(1.5±0.1)mm
下牙半径	(2.0±0.1)mm
牙深	(4.75±0.05)mm
试样	适用于瓦楞芯原纸
测试样品尺寸	标准152mm×12.7mm（L*W）
仪器外形尺寸	约454mm×554mm×470mm（LWH）
重量	约60kg
电源	1∮ AC220V
整机功率	约1.8kW
主要测试项目	瓦楞芯原纸进行平压(CMT)和瓦楞竖压(CCT)测试时制备样品

三、槽纹仪操作原理
槽纹仪，测试前设定好试验温度，槽纹轮加热到设定温度后启动仪器，沿着试样入口放入瓦楞芯原纸，瓦楞芯原纸经过槽纹轮后压制出标准瓦楞波形，配合瓦楞平压(CMT)和瓦楞竖压(CCT)夹具制作出标准的试样。

四、槽纹仪试验标准
GB/T 1061-2016；ISO 7263-1-2018

五、槽纹仪产品特点
（一）硬件特点
1.机器外观采用烤漆喷涂工艺，防锈能力高、外型美观；
2.精加工S136槽纹轮，导热性好、精度高、耐磨；
3.仪器响应速度快，转动误差小；

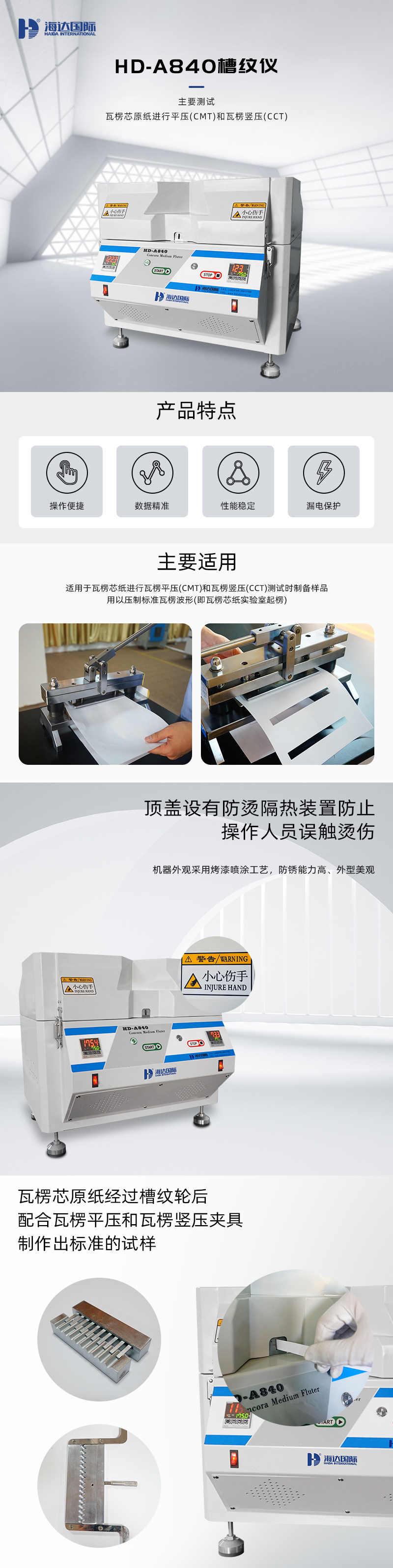

4.槽纹轮与顶盖设有防烫隔热装置，防止操作人员误触烫伤。
（二）软件特点
1.采用高精度PID恒温控制器，数字显示实际温度及设定温度，超温安全保护装置；
2.继电器控制系统，操作便捷；
3.漏电保护设计，保证操作安全。

六、槽纹仪产品出厂配置

配置	名称（单位）	明细
标准配置	文件（份）	合格证1、说明书1、保修卡1、配件清单1
	电源线（条）	国标*1
	警示标志（张）	警示标签*3	避免阳光直接照射*1
			感电注意*1
			严禁敲打碰撞*1
			担心烫手*2
	CMT夹具（套）	瓦楞平压夹具*1
	CCT夹具（套）	瓦楞竖压夹具*1
选购	电源线（条）	英标/欧标/美标/南非等
