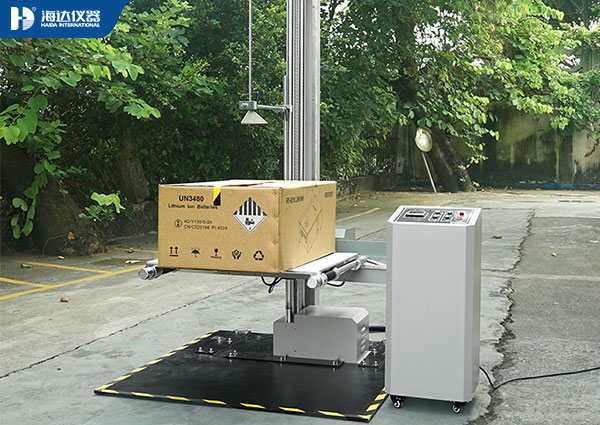

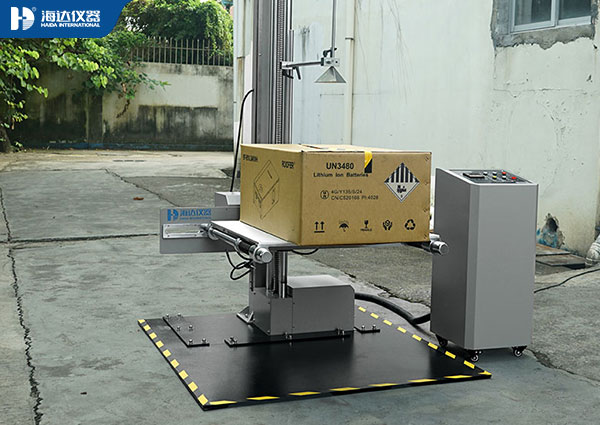

在大家电、工业设备、军工装备等重型产品制造领域，运输跌落造成的损失可高达数百万。大型双翼跌落试验机凭借超大承载(2吨)、双翼同步控制(角度±0.1°)和智能测量系统，成为大件产品包装安全的核心验证装备。本文深度解析其技术突破与行业应用价值。

　　技术突破：重载跌落精准控制

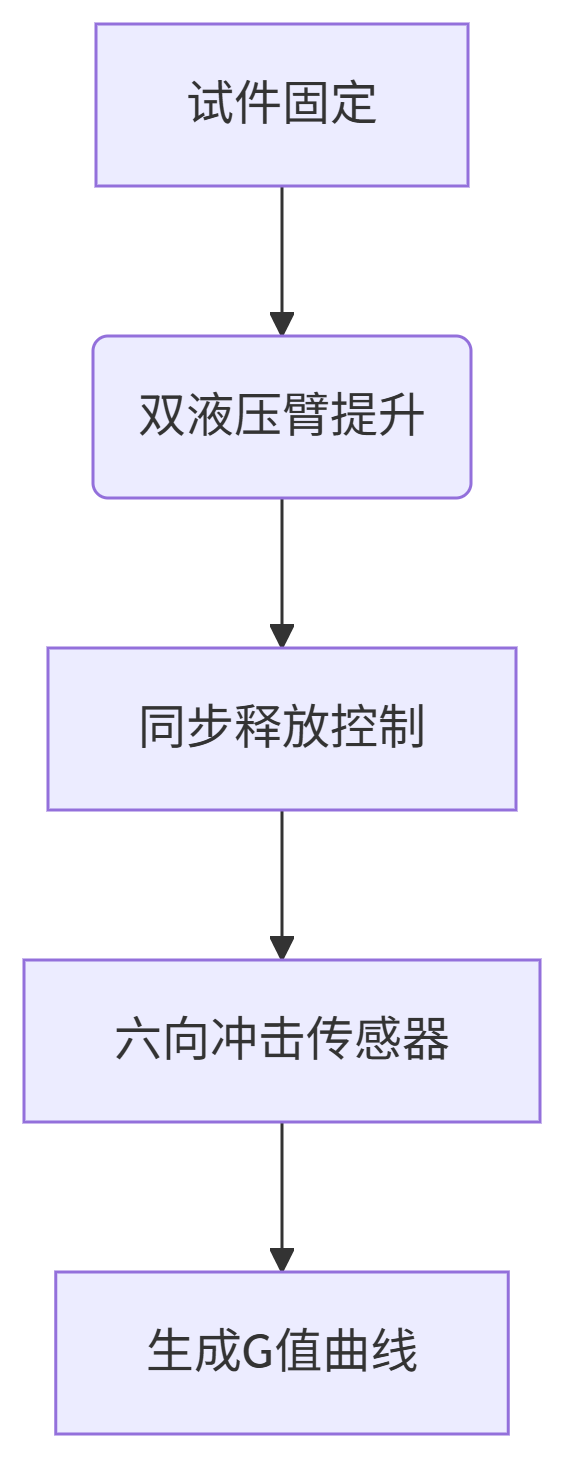

　　1. 双翼协同系统原理

　　

　　2. 核心性能参数

　　指标技术规格国际标准

　　最大载荷2000kgASTM D5276

　　跌落高度300-2000mm无级可调ISTA 3B

　　角度控制精度±0.1°(双翼同步)GB/T 4857.5

　　冲击测量三轴向加速度计(±5000g)ISO 2248

　　五大行业痛点解决方案

　　1. 大家电制造

　　85寸电视整机：1.2m角跌落验证(≤50G冲击)

　　对开门冰箱：棱跌落测试(包装成本降低30%)

　　案例：某品牌通过优化EPS护角，运输破损率从8%降至0.5%

　　2. 工业设备

　　机床控制柜：1m面跌落(EN 60204-1)

　　激光发生器：六面+棱+角全序列测试

　　3. 军工装备

　　导弹运输箱：2m自由跌落(GJB 150.18A)

　　单兵装备箱：-40℃低温跌落(MIL-STD-810H)

　　4. 新能源领域

　　储能电池柜：1.5m棱跌落(UN38.3 4.2.3)

　　光伏逆变器：ISTA 6A测试(模拟三级公路运输)

　　5. 医疗设备

　　MRI核磁设备：倾斜30°棱跌落(IEC 60601-1)

　　手术机器人：运输振动+跌落复合测试

　　设备核心创新设计

　　1. 双翼同步系统

　　液压闭环控制：左右臂提升高度差≤1mm

　　动态平衡补偿：自动修正试件重心偏移(最大偏载±15%)

　　2. 智能测量模块

　　传感器功能精度

　　三轴加速度计捕捉X/Y/Z向冲击峰值±1% F.S.

　　高速摄像机记录1000fps慢动作变形0.1ms事件触发

　　应变贴片定位内部结构应力集中点5μm分辨率

　　选型黄金法则

　　1. 关键参数匹配

　　产品类型推荐载荷跌落高度

　　冰箱/洗衣机500-800kg1000-1500mm

　　工业控制柜1000-1500kg800-1200mm

　　航空运输箱1500-2000kg2000mm

　　2. 升级配置推荐

　　环境模拟舱：-40℃～+60℃温控(材料脆变测试)

　　自动翻转台：六面体自动定位(节省人力70%)

　　数字孪生系统：测试数据驱动虚拟包装优化

　　行业应用案例

　　家电运输破损分析

　　问题：某85寸电视运输屏碎率12%

　　双翼跌落测试：

　　750mm角跌落冲击达98G(标准<50G)

　　高速摄像显示：外箱压溃后屏幕直接撞击车厢

　　改进方案：

　　✓ 增加蜂窝铝护角(厚度从20mm增至40mm)

　　✓ 箱内填充气柱袋(接触面积扩大300%)

　　结果：

　　✓ 冲击峰值降至42G

　　✓ 运输破损率降至0.3%

　　技术演进方向

　　AI破损预测

　　通过10次跌落数据预判产品薄弱点(准确率>90%)

　　多应力耦合

　　整合振动(ISTA 3E)+ 跌落 + 温湿度(模拟全球运输)

　　绿色节能设计

　　势能回收系统：跌落动能转化电能(节能35%)

　　客户效能数据

　　某家电企业引入设备后：

　　指标改进前改进后提升率

　　包装成本￥320/台￥185/台-42%

　　运输破损率7.8%0.4%-95%

　　产品认证周期90天30天-67%

　　结语

　　大型双翼跌落试验机已从单一测试设备升级为运输包装设计的决策中枢：

　　选型必看：

　　✓ 双液压臂同步控制(载荷偏差≤1%)

　　✓ CNAS校准(含NIST溯源报告)

　　行业刚需：

　　✓ 大家电ISTA 6A认证

　　✓ 军工装备GJB 150.18A测试
